VTG-Pocket Wagon T3000 / T3000e – конструкция, лафети и експлоатация

Джоб вагона (Pocket Wagon) е специализиран товарен вагон за комбиниран транспорт, предназначен основно за превоз на полуремаркета, но при подходящо изпълнение може да превозва и контейнери и сменяеми каросерии (swap bodies).

Сред най-развитите конструкции в тази група са VTG T3000 и T3000e, изпълнявани като двусекционни, съчленени джобни вагони. Те са проектирани така, че ниско разположената част на полуремаркето да попадне в „джоба“ на вагона. Това позволява превоз на съвременни Mega-Trailer полуремаркета, чиято конструкция и габарити не позволяват нормалното им поставяне върху стандартна платформа.

При T3000e конструкцията е допълнително оптимизирана за съвременните Mega-Trailer полуремаркета, като е увеличено свободното пространство около долната част на ремаркето и е разработена система за закрепване чрез неговия kingpin.

Тази статия разглежда вагона не само като транспортна единица, а като техническа система – с талиги, джобове, лафети, спирачна система, буфери, съчленение, товарни устройства и специфичните проверки, които трябва да се извършват при експлоатация.

1. Какво представлява джоб вагона

При стандартен товарен вагон товарът лежи върху товарната платформа. При джобния вагон конструкцията е различна.

В рамата е оформен дълбок джоб, в който се спуска ходовата част на полуремаркето.

Така:

• колелата на полуремаркето попадат в джоба;
• рамата на полуремаркето остава ниско между надлъжните греди на вагона;
• предната част на полуремаркето се закрепва чрез неговия kingpin към лафета;
• не е необходимо цялото полуремарке да лежи върху железопътния вагон;
• товарът може да бъде прехвърлен от автомобилен към железопътен транспорт без разтоварване на самия товар.

Точно тази конструкция позволява превоза на полуремаркета по железопътната мрежа.

При T3000e полуремаркето се закрепва към вагона чрез kingpin-а си, а не чрез блокиране на неговите колела в джоба.

Това е една от важните особености на конструкцията.

2. T3000 и T3000e

T3000e е развитие на T3000.

И двата типа принадлежат към семейството на двусекционните джоб вагони, при които двете части са свързани чрез съчленение в зоната на централната талигa.

VTG използва означенията S232/S233 за съответните варианти на T3000/T3000e в своите експлоатационни документи.

Важно е да не се смесват:

• търговското/конструктивното означение T3000 / T3000e;
• родовото означение на вагона Sdggmrss;
• вътрешното или серийното означение S232 / S233.

Конкретното изпълнение на вагона трябва да се установява по неговата документация, табелки и товарна схема.

3. Основна конструкция на T3000e

T3000e е двусекционен съчленен вагон с три двуосни талиги.

Общата схема е:

буфер ── Tалiga ── джоб ── лафет ── съчленение ── лафет ── джоб ── талiga ── буфер
                    │                              │
                 полуремарке                    полуремарке

По-точно конструкцията включва:

• две вагонни секции;
• две крайни талиги;
• една централна талига;
• две товарни „джобови“ пространства;
• два лафета;
• централно съчленение;
• пневматична спирачна система;
• буферно-теглична система;
• устройства за фиксиране на контейнери и сменяеми каросерии.

Така един вагон може да превозва две полуремаркета.

4. Основни технически характеристики

За T3000e VTG публикува следните основни данни:

Различията в публикуваните стойности за товарната дължина не трябва да се приемат като грешка. При T3000/T3000e съществуват различни изпълнения и технически спецификации. За конкретен вагон винаги се използват неговата Wagenbeschreibung, товарна схема и маркировките върху вагона.

5. Защо са необходими специални талиги

Една от най-интересните особености на T3000e е използването на различни изпълнения на талигите.

В централната част се използва стандартна Y25 талига.

При краищата се използва модифицирана, понижена версия на Y25.

Причината е проста, но инженерно много важна:

Mega-Trailer има ниско разположена предна част и ниска височина на седловината.

Ако в тази зона се използва стандартна геометрия на талигата, тя би заела пространство, необходимо за долната конструкция на полуремаркето.

Затова крайните талиги са конструктивно понижени в зоната на опората.

При T3000e техническата спецификация посочва:

• две крайни талиги тип Y25Ls(s)i1-K;
• една централна талига Y25Ls(s)i1(f);
• междуосие на талигата – 1800 mm;
• диаметър на колелата – 920 mm.

Това е добър пример защо една талига не трябва да се разглежда само като „две оси и рама“.

При специализираните интермодални вагони геометрията на талигата е пряко свързана с товара, габарита и товарната технология.

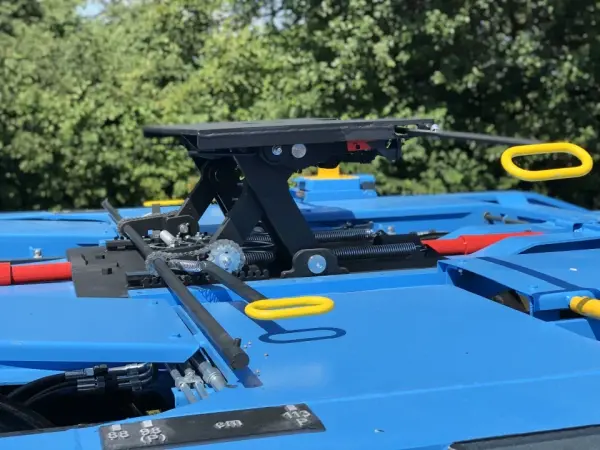

6. Какво представлява „лафетът“

Тук е мястото, където джобният вагон се различава съществено от обикновената платформа.

В техническата документация на T3000/T3000e се използва терминът hitch, а при конкретното изпълнение на VTG се среща и Stützbock – опорно-закрепващо устройство.

В практиката може да се срещне и терминът:

лафет на джоб вагон.

Лафетът е механичното устройство, върху което се поставя предната част на полуремаркето и в което се заключва неговият kingpin.

С други думи:

Лафетът изпълнява функция, аналогична на седловото устройство на влекача, но е интегриран в железопътния вагон.

Това е много важно за разбирането на цялата система.

При автомобилния влекач седловината:

• поема kingpin-а;
• заключва го;
• носи вертикалния товар;
• позволява необходимото относително движение.

При T3000e същата основна функция се изпълнява от лафета на вагона.

7. Как работи лафетът

Полуремаркето има kingpin – вертикален тегличен щифт, който нормално влиза в седловината на влекача.

При товарене на T3000e:

1. полуремаркето се повдига от кран или подходящо товарно устройство;
2. позиционира се над джоба;
3. kingpin-ът се подравнява с лафета;
4. полуремаркето се спуска;
5. kingpin-ът влиза в приемния отвор на лафета;
6. заключващият механизъм фиксира kingpin-а;
7. предната част на полуремаркето ляга върху опорната плоча на лафета;
8. задната ходова част на полуремаркето остава в джоба.

Така полуремаркето е механично свързано с вагона.

При T3000e не са необходими отделни блокове за фиксиране на колелата на полуремаркето при изпълнението, описано в техническата спецификация.

8. Защо лафетът има три височини

T3000e трябва да може да работи с различни европейски полуремаркета.

Височината на седловината/kingpin-а спрямо товарната равнина не е еднаква при всички полуремаркета.

Затова лафетът има три положения:

• 880 mm
• 980 mm
• 1130 mm

Тези положения позволяват работа съответно с различни типове полуремаркета.

Особено важно е:

880 mm е характерната ниска позиция за Mega-Trailer.

Точно ниската позиция е една от причините конструкцията на T3000e да може да работи със съвременни Mega-Trailer полуремаркета.

9. Лафетът не е просто „седло“

При T3000e лафетът има и защитна функция.

Конструкцията включва crash elements, предназначени да ограничават опасното натоварване на kingpin-а при надвишаване на допустимите надлъжни сили.

Това е особено важно при маневриране и при възникване на надлъжни динамични натоварвания.

Идеята е проста:

по-добре да се задейства предвиден защитен елемент, отколкото да се повреди незабелязано kingpin-ът на полуремаркето.

При описаната конструкция защитната система е свързана и с аварийното действие на спирачната система при определени повреди на crash element.

Това е много важна особеност, която често липсва в общите описания на pocket wagon.

10. Лафетът и товаренето

Лафетът не трябва да се разглежда отделно от товарната схема.

При подготовката за товарене трябва да се установи:

• какъв тип полуремарке се товари;
• каква е неговата кодировка;
• каква е необходимата височина на kingpin/седловината;
• каква позиция на лафета е необходима;
• допустимата маса;
• допустимото натоварване на осите;
• дали конкретното полуремарке е разрешено за конкретния вагон;
• какво показва товарната схема на вагона.

При VTG е особено важно да не се приема, че всяко полуремарке с подходящ kingpin автоматично може да бъде натоварено.

Кодировката и товарната схема са част от безопасността на превоза.

11. Лафет Stützbock 80800

За T3000-вариантите VTG публикува отделна инструкция за Stützbock 80800.

Посочените данни за това изпълнение са:

• производител: MAZ Transporttechnik;
• собствена маса: приблизително 305 kg;
• допустим товар върху седлото: 13 t;
• височини: 88, 98 и 113 cm;
• предназначен за полуремаркета с 2” kingpin съгласно DIN 74080;
• съвместим и с определени полуремаркета с пружиниращи направляващи клинове съгласно DIN 74085.

Тук трябва да се направи едно важно разграничение:

13 t не означава максималната маса на полуремаркето.

Това е допустимото натоварване на самия лафет/седлово устройство.

Масата на полуремаркето и разпределението на натоварването се определят от товарната схема и допустимите натоварвания на вагона.

12. Проверка на лафета преди товарене

Лафетът е критичен елемент и VTG има отделни изисквания за неговата проверка.

Преди товарене трябва да се провери най-малко:

• срокът за техническо обслужване;
• липсата на видими деформации;
• състоянието на механизма за регулиране на височината;
• правилното заключване във всяко от трите положения;
• възможността механизмът да се управлява от двете страни;
• състоянието на заключващия механизъм на kingpin-а;
• свободното движение на заключващия елемент;
• липсата на замърсявания или повреди, които могат да попречат на заключването.

При установена неизправност лафетът не трябва да се използва.

13. Контрол след закачане на полуремаркето

Това е един от най-важните практически моменти.

След спускане на полуремаркето не е достатъчно да се приеме:

„Чу се щракване, значи е заключено.“

Не.

Трябва визуално да се потвърди:

• kingpin-ът действително е в приемния отвор;
• полуремаркето лежи правилно върху опорната плоча;
• няма видима междина между полуремаркето и опорната повърхност;
• заключващият механизъм е в правилното положение;
• управляващият лост показва действително заключено положение.

Това е особено важно, защото неправилно захванатото полуремарке може да бъде повдигнато заедно с вагона при последващо разтоварване.

Точно затова визуалният контрол на kingpin-а и заключването е задължителна част от операцията.

14. Съвременни системи за контрол на kingpin

При по-нови изпълнения на T3000e някои оператори използват и kingpin sensors.

Те следят дали:

• kingpin-ът е правилно позициониран;
• заключването на лафета е извършено;
• състоянието на системата е нормално.

Такива системи са допълнителен контрол.

Те не заменят визуалната проверка от товарния персонал.

Това е важно разграничение между система за наблюдение и система за безопасно товарене.

15. Как се товари полуремаркето

При T3000/T3000e полуремаркето се товари чрез повдигане.

VTG посочва, че полуремаркетата се товарят с кран, докато контейнерите могат да бъдат обработвани с кран или reach stacker.

Основната последователност е:

1. Проверка на вагона
        ↓
2. Проверка на лафета
        ↓
3. Определяне на необходимата височина
        ↓
4. Настройване на лафета
        ↓
5. Подготовка на джоба
        ↓
6. Повдигане на полуремаркето
        ↓
7. Подравняване над джоба
        ↓
8. Въвеждане на kingpin-а в лафета
        ↓
9. Автоматично заключване
        ↓
10. Визуална проверка
        ↓
11. Проверка на товарната схема
        ↓
12. Подготовка на вагона за движение

Това не е инструкция, която трябва да замени официалната процедура на конкретния вагон и терминал. Тя показва принципа на работа.

16. Контейнери и сменяеми каросерии

T3000/T3000e не е ограничен само до полуремаркета.

В зависимост от конкретното изпълнение могат да се превозват:

• ISO контейнери;
• сменяеми каросерии;
• контейнерни комбинации с различни размери.

За тази цел вагонът разполага с:

• фиксирани контейнерни щифтове;
• сгъваеми контейнерни щифтове;
• опори за сменяеми каросерии;
• допълнителни опорни елементи според товарната схема.

При товарене на контейнер всеки контейнер/сменяемо тяло трябва да бъде закрепен с необходимия брой работещи container pins.

VTG изрично посочва, че за всеки контейнер или сменяем контейнер са необходими четири фиксиращи щифта.

17. Защо щифтовете се сгъват

Това е малък детайл с голямо значение.

Когато вагонът се използва за полуремарке, някои контейнерни щифтове трябва да бъдат прибрани.

Причината е да не попаднат в зоната на:

• гумите;
• рамата на полуремаркето;
• долните конструктивни елементи;
• инструментите за захващане на крана.

Затова положението на всички сгъваеми щифтове трябва да се проверява преди товарене.

18. Спирачната система

От гледна точка на железопътната спирачка T3000/T3000e е товарен вагон, но конструкцията му създава няколко интересни особености.

В техническата документация за T3000e е посочена:

DK-GP-A

с K brake blocks.

При някои други изпълнения на T3000/TWIN VTG използва и други спирачни конфигурации, поради което не трябва автоматично да се пренася една спирачна схема към всички вагони от семейството T3000.

Конкретният вагон трябва да се проверява по неговата маркировка и техническа документация.

19. G–P режим

Пневматичната спирачна система позволява избор между:

• G – бавнодействаща спирачка;
• P – бързодействаща спирачка.

При формиране на влака трябва да се спазва установеният режим за конкретния влак и железопътния превозвач.

VTG изрично посочва, че при вагоните с централна талига има съответните G–P органи и те трябва да бъдат в еднакво положение за съответните части на вагона.

Това е важен детайл при съчленения вагон.

20. Автоматично регулиране на спирачното усилие

T3000/T3000e използва weighing valves, чрез които спирачното налягане се адаптира към натоварването.

Това е особено важно при интермодален вагон.

Един и същ вагон може да бъде:

• празен;
• натоварен с две полуремаркета;
• натоварен с контейнери;
• натоварен с различни комбинации.

Следователно спирачната система трябва да осигури съответстващо спирачно усилие според действителната маса.

21. Проверка на спирачката преди експлоатация

Официалната инструкция на VTG включва проверка на:

• спирачните елементи;
• болтовете на спирачната лостова система;
• спирачните калодки;
• освобождаващите въжета;
• спирателните кранове;
• превключвателните устройства;
• спирачните ръкави;
• ръчната/паркинг спирачка;
• дебелината на спирачните калодки;
• състоянието на калодките.

В публикуваната инструкция е посочена минимална дебелина на спирачната калодка над 15 mm за описаното изпълнение.

Тази стойност не трябва да се пренася механично към друг тип или модификация на вагона без проверка на актуалната му техническа документация.

22. Освобождаване на автоматичната спирачка

T3000/T3000e има release cable, чрез който спирачката може да бъде освободена при обезвъздушена главна въздушна магистрала.

При вагони със съчленени части това има особено значение.

VTG изрично предупреждава, че при изпълнения със съчленени части освобождаващото въже трябва да бъде задействано на всяка част, когато това е предвидено от конструкцията.

Това е типичен пример за особеност, която лесно може да бъде пропусната при работа с такъв вагон.

23. Паркинг спирачката

Паркинг спирачката е предназначена за обезопасяване на вагона при престой.

При T3000 тя действа върху централната талига.

При T3000e също е предвидена ръчно управлявана паркинг спирачка.

Има едно правило, което не бива да се забравя:

Паркинг спирачката трябва да бъде напълно освободена преди движение.

Движение с включена паркинг спирачка може да доведе до повреждане на колелата.

24. Буфери и теглично устройство

T3000e използва специално оразмерена теглично-буферна система.

Техническата спецификация описва:

• тегличен кук;
• два теглични апарата;
• винтови спрягателни устройства;
• четири високоефективни буфера;
• високоефективни буфери тип 1g.

Това е важно заради динамичните надлъжни сили, които могат да възникнат при маневриране и експлоатация.

При натоварено полуремарке тези сили не се предават само между железопътните вагони.

Те се предават и към системата:

вагон → лафет → kingpin → полуремарке.

Затова защитата на kingpin-а е част от общата конструктивна безопасност.

25. Съчленението между двете части

T3000e е articulated wagon.

Двете секции не са два независими вагона, свързани с обикновена винтова спряжка.

Те са конструктивно свързани чрез съчленение в областта на централната талига.

Съчленението предава надлъжните и напречните сили между секциите, докато вертикалните сили се предават към централната талига посредством конструктивните опори.

Това позволява на двата модула да се движат съгласувано в криви.

26. Натоварване на централната талига

При двусекционния вагон разпределението на масата е особено важно.

Това не е просто „два вагона един до друг“.

Централната талига участва в носенето на товара от двете секции.

Следователно неправилното разпределение на товара може да доведе до:

• прекомерно натоварване на централната талига;
• превишаване на допустимото натоварване на ос;
• неправилно разпределение на спирачните сили;
• проблеми с товарния габарит;
• проблеми при експлоатация в криви.

Затова товарната схема е задължителна част от експлоатацията.

27. Защо товарната схема е толкова важна

При интермодален вагон не е достатъчно да се знае само:

„Вагонът носи 100 t.“

Трябва да се знае:

• къде се поставя товарът;
• колко тежи;
• как е разпределена масата;
• какво е натоварването на отделните оси;
• какво е натоварването на отделните талиги;
• какъв е режимът s/ss;
• каква е допустимата комбинация от контейнери/полуремаркета.

Една и съща обща маса може да бъде допустима при едно разпределение и недопустима при друго.

28. Максимална скорост

За T3000e VTG посочва:

120 km/h

при съответните условия и ограничения на конкретното изпълнение.

Това не означава, че всеки натоварен вагон автоматично може да се движи със 120 km/h.

Реалната допустима скорост зависи от:

• товарното състояние;
• осовото натоварване;
• спирачния режим;
• товарната схема;
• кодировката;
• маршрута;
• правилата на превозвача;
• ограниченията на инфраструктурата.

29. Критична проверка преди движение

Преди включването на T3000/T3000e във влак трябва да се мисли в няколко отделни направления.

Механична част

Проверяват се:

• рама;
• талиги;
• колела;
• букси;
• ресори;
• буфери;
• теглич;
• съчленение;
• лафети;
• kingpin;
• контейнерни щифтове;
• опори.

Спирачна част

Проверяват се:

• главна въздушна магистрала;
• спирачни ръкави;
• спирателни кранове;
• спирачни цилиндри;
• лостова система;
• калодки;
• G–P режим;
• автоматичен товарен регулатор;
• паркинг спирачка.

Товар

Проверяват се:

• правилният тип товар;
• кодировката;
• позицията;
• закрепването;
• масата;
• товарната схема;
• габаритът.

30. Особено важна проверка на полуремаркето

При полуремаркето трябва да се обърне внимание на:

• kingpin;
• зоната около kingpin-а;
• долната конструкция;
• гумите;
• осите;
• окачването;
• защитните елементи;
• товарната маса;
• кодировката.

При T3000e kingpin-ът е критична връзка.

Ако той е повреден или неправилно заключен, проблемът не е „само в товаренето“.

Това вече е потенциален проблем за безопасността на железопътния превоз.

31. Какво не трябва да се прави

При T3000/T3000e не трябва:

• да се товари полуремарке без проверена товарна схема;
• да се използва повреден лафет;
• да се игнорира срокът за техническо обслужване на лафета;
• да се приема заключването на kingpin-а само по звук;
• да се движи вагон с неизправна паркинг спирачка;
• да се оставят контейнерни щифтове в неправилно положение;
• да се превишава допустимото осово натоварване;
• да се натоварва вагонът с неразрешен тип полуремарке;
• да се извършва ремонт от неподготвен персонал;
• да се използва обща товарна схема вместо тази за конкретния вагон/вариант.

32. Маневриране

Тук трябва да се обърне специално внимание.

T3000/T3000e има специално оразмерена конструкция за надлъжните сили, но това не означава, че натовареният вагон може да бъде маневриран без ограничения.

Официалната VTG инструкция съдържа конкретни ограничения за маневрирането.

За натоварени вагони се прилагат ограничения относно:

• блъскане;
• избутване;
• движение през гърбица;
• удар с други вагони;
• действията на маневрения персонал.

Винаги трябва да се следва актуалната инструкция на конкретния вагон и превозвач.

33. Гърбична маневра

Това е особено важно за pocket wagon.

Неправилно е да се прави обобщение от типа:

„Джобните вагони не могат да преминават през гърбица.“

Правилното е да се гледа конкретното изпълнение и неговата експлоатационна документация.

В инструкцията на VTG за T3000/T3000e има конкретни ограничения за натоварено и празно състояние и за начина на маневриране.

Следователно при реална експлоатация трябва да се следват:

• Wagenbedienungsanleitung;
• правилата на EVU;
• местните правила за маневри;
• GCU/AVV;
• товарната схема;
• маркировките върху вагона.

34. Документи, които трябва да се познават

За професионална работа с T3000/T3000e не е достатъчно да се има само рекламна техническа брошура.

Най-важните документи са:

1. VTG Operating Manual – T3000 / T3000e

VTG-Pocket Wagon T3000 / T3000e, Types S232 / S233

Това е основният експлоатационен документ.

В него са разгледани:

• безопасност;
• проверка преди товарене;
• талиги;
• спирачна система;
• паркинг спирачка;
• G–P режим;
• товарене;
• разтоварване;
• контейнери;
• сменяеми каросерии;
• лафет;
• товарни схеми;
• повреди и ремонт.

2. VTG Technical Data Sheet

Sdggmrss – T3000e | T72.104D

Това е техническата справка за основните размери и характеристики.

3. VTG Instruction – Stützbock 80800

Това е отделната инструкция за лафета/опорно-закрепващото устройство.

Особено ценна е за практическата работа, защото описва:

• конструкцията;
• проверката;
• регулирането на височината;
• товаренето;
• заключването на kingpin;
• контрола след товарене;
• разтоварването;
• действията при неправилно освобождаване.

4. Loading Scheme / Beladeschema

Това е един от най-важните документи.

Товарната схема определя допустимите комбинации от:

• полуремаркета;
• контейнери;
• сменяеми каросерии;
• маси;
• позиции.

Не трябва да се заменя с обща таблица от интернет.

5. Wagon documentation / Wagenbeschreibung

За конкретния вагон трябва да се използва неговата техническа документация.

Там се установяват:

• собствена маса;
• товарни граници;
• спирачна характеристика;
• оборудване;
• конкретно изпълнение;
• технически ограничения.

6. GCU / AVV

General Contract for Use of Wagons / Allgemeiner Vertrag für die Verwendung von Güterwagen

Той съдържа общите правила за използването на товарните вагони между участниците в железопътния транспорт.

7. UIC документи

В зависимост от конкретната операция са релевантни UIC Leaflets, свързани с:

• комбиниран транспорт;
• кодиране;
• товарене;
• контейнери;
• полуремаркета;
• железопътни товарни вагони;
• спирачна система.

Особено важни за конструкцията на T3000e са препратките към UIC 596-5, UIC 571-4, UIC 543 и други документи, посочени в конкретната техническа документация.

8. TSI WAG

За европейския железопътен подвижен състав трябва да се има предвид приложимата TSI WAG и документите за съответствие на конкретния вагон.

T3000e е разработен с оглед на изискванията за TSI WAG.

35. Какво е най-важно за техника

Ако трябва да се сведе всичко до практическа проверка, бих го разделил на пет въпроса:

1. Какво е натоварено?

Полуремарке, контейнер или swap body?

2. Правилно ли е закрепено?

При полуремарке:

kingpin → лафет → заключване.

При контейнер:

container corner castings → pins/supports.

3. Правилно ли е разпределено?

Проверка по товарната схема.

4. Какво е състоянието на спирачката?

Не само дали има въздух.

Проверяват се:

• спирачна арматура;
• цилиндри;
• лостова система;
• калодки;
• G/P;
• товарен регулатор;
• паркинг спирачка;
• ръкави и кранове.

5. Какво показва документацията на конкретния вагон?

Това е последният, но най-важен въпрос.

При интермодалните вагони еднакво изглеждащи конструкции могат да имат различни товарни схеми и оборудване.

36. Защо T3000e е интересен от гледна точка на спирачния специалист

T3000e е добър пример за това как при съвременния товарен вагон товарът, ходовата част и спирачката вече не могат да се разглеждат като напълно отделни системи.

Полуремаркето се закрепва към лафета.

Лафетът е свързан с рамата.

Рамата предава натоварването към талигите.

Талигите поемат вертикалните и динамичните сили.

Спирачната система трябва да съобрази спирачното действие с масата.

А при проблем в системата за закрепване на полуремаркето може да възникне опасност, която вече не е само „проблем на товаренето“.

Точно затова T3000e има защитна концепция около kingpin-а и лафета.

37. Най-важният практически извод

При T3000/T3000e не трябва да се мисли:

„Това е вагон, който просто носи ремарке.“

По-точно е:

T3000e е съчленена интермодална транспортна система, в която железопътният вагон и полуремаркето образуват механично свързан товарен комплекс.

Талигите определят ходовата геометрия.

Джобът приема ходовата част на полуремаркето.

Лафетът приема и заключва kingpin-а.

Буферно-тегличната система поема надлъжните сили.

Спирачната система осигурява спирачното действие на вагона.

Товарната схема определя дали конкретната комбинация е допустима.

И всичко това трябва да работи като една система.

38. Заключение

VTG T3000/T3000e е един от характерните представители на съвременните европейски джобни вагони за комбиниран транспорт.

Неговата конструкция позволява превоз на:

• Mega-Trailer полуремаркета;
• стандартни кодирани полуремаркета;
• контейнери;
• сменяеми каросерии.

Особено интересни са:

• трите Y25 талиги;
• понижените крайни талиги;
• двусекционната съчленена конструкция;
• ниско разположените джобове;
• регулируемите лафети;
• закрепването чрез kingpin;
• защитните crash elements;
• товарните и контейнерните щифтове;
• автоматичното адаптиране на спирачното налягане според товара.

За практическата експлоатация обаче най-важното остава едно:

не се работи по памет и не се работи само по външен вид на вагона.

При конкретен T3000/T3000e трябва да се използват:

маркировката на вагона + Wagenbeschreibung + актуалната товарна схема + експлоатационната инструкция + инструкцията за лафета + приложимите UIC/TSI/GCU изисквания.

Това е правилният подход особено при диагностика, товарене и проверка на спирачната система.

Основни използвани технически източници

1. VTG – Operating Manual, VTG-Pocket Wagon T3000 / T3000e, Types S232 / S233, December 2019.
2. VTG – Technical Data Sheet, Sdggmrss T3000e, T72.104D.
3. VTG – Operating Instruction Stützbock 80800, T3000 variants, S232/S233 and S258/S259, September 2021.
4. Ferriere Cattaneo – Short description and technical specification of the double articulated pocket wagon T3000e (Sdggmrss).
5. GATX – Loading and operating instructions for T3000e/neo Sdggmrss.
6. Приложими UIC Leaflets, TSI WAG и GCU/AVV документи според конкретната експлоатация и версия на вагона.

Бележка: техническите данни в тази статия са сверени с посочените документи. При конкретен вагон винаги имат предимство актуалната му документация, товарната схема, маркировките върху вагона и действащите инструкции на неговия wagon keeper/оператор.
